液壓剪切機(QC12Y 16X4000)

剪毛機

產品描述


A.外部施工
1.使用UG分析(有限元分析),通過計算機助手優化設計。
2,整機採用板式焊接結構,振動老化技術消除內應力,強度高,機器剛性好。
3,油缸內機械止動器,滑塊位置反饋精度高,運行準確穩定,同步性能好,滑塊重複定位精度高。
4.憑藉德國技能避免內心反應。
整個框架用砂紙除鏽,防銹。

B.特徵或特徵。

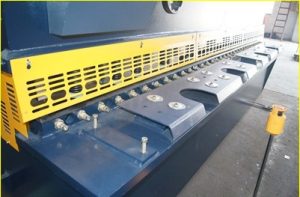

1.輔助工具設置在工作台上,使工具調整更容易
2.滾動材料支撐使操作更容易
3.提供指示器指示,用於調整刀片間隙,便於快速調整。
4.採用四邊剪切刀片,延長了刀片的使用壽命。
5.設置帶有照明和控制裝置的對準裝置,用於剪切行程,方便快捷的調整。
6.後擋塊配有電動調節和手動調節裝置,數字顯示裝置可用於顯示塞子尺寸和剪切次數。

C.液壓系統
1.採用先進的液壓集成閥塊,管道連接最小化,結構緊湊,典型的剛性和穩定性極佳。
2.鍛造材料系統:見操作手冊

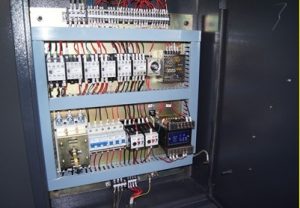

D.電氣控制系統
1.電氣元件和材料符合國際標準,安全,長壽。
2,本機採用AC380V,50HZ,控制迴路採用AC220V。 BackVage控制24V,指示燈6V,其他組件24V(根據客戶要求變化)
3.左側電箱。操作按鈕位於機器的按鈕表上。電氣開關,指示燈在電氣外殼中。

E.前線.Backguage
1.Frontgauge:設置在桌面上,帶指示器,調節止動器。

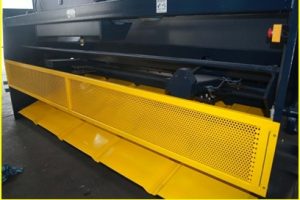

2.Backguage:採用0.55KW電動機驅動的工裝組件設定,上升工具組擺動。後擋塊配有電動調節和手動調節裝置,數字顯示裝置可用於顯示塞子尺寸和剪切次數。

F.Parts供應清單

沒有。名稱單元
1最大。板厚毫米16
2最大。板的寬度毫米4000
3抗拉強度N / m m2450
4剪切角2°30'
5極距毫米4265
6最大後擋料範圍毫米750
7中風時間次/分8
8刀片長度毫米4100
9 齒輪泵模型NT2-G63F
10升/分鐘63
11壓力兆帕31.5
12主電機KW22
